W poprzednim artykule wyjaśniliśmy, że to, co branża nazywa „kalibracją” (naciśnięcie przycisku CAL, AutoCal, FACT), jest w rzeczywistości adiustacją. Teraz pora na drugą stronę medalu — wzorcowanie, czyli to, czym kalibracja naprawdę jest w sensie metrologicznym. Wzorcowanie nie zmienia ustawień wagi. To procedura diagnostyczna, która mówi Ci dokładnie, jak bardzo Twoja waga się myli — i z jaką pewnością możesz jej ufać.
Co to jest wzorcowanie (kalibracja) wagi?
Wzorcowanie wagi (ang. calibration) to operacja metrologiczna, która ustala zależność między wskazaniami wagi a wartościami wzorców masy — wraz z ich niepewnościami pomiarowymi. Zgodnie z definicją VIM 2.39: „operation that, under specified conditions, establishes a relation between quantity values provided by measurement standards and corresponding indications”.
Kluczowe jest to, czego wzorcowanie NIE robi: nie zmienia ustawień wagi, nie reguluje przetwornika, nie poprawia wskazań. Wynikiem wzorcowania jest świadectwo wzorcowania (calibration certificate) — dokument zawierający błędy wskazań i niepewność pomiaru. To „diagnoza zdrowia” wagi, nie „leczenie”.
Po co wzorcować wagę i kiedy jest to konieczne?
Wzorcowanie jest konieczne zawsze, gdy potrzebujesz formalnego dowodu, że wyniki ważenia są wiarygodne i powiązane z międzynarodowym układem jednostek (SI). Bez wzorcowania waga może wskazywać poprawnie — ale nie masz na to żadnego udokumentowanego potwierdzenia.
Jeśli szukasz usługi wzorcowania, sprawdź naszą ofertę: wzorcowanie wag — CentrumWag.pl. Wzorcowanie jest wymagane lub zalecane w następujących sytuacjach:
- Laboratoria akredytowane wg ISO/IEC 17025 — norma wymaga wzorcowania wyposażenia pomiarowego z udokumentowaną spójnością pomiarową (metrological traceability)
- Systemy zarządzania jakością (ISO 9001, IATF 16949) — wymaganie nadzoru nad wyposażeniem pomiarowym
- Farmacja i GMP/GLP — Dobra Praktyka Ważenia (GWP) wymaga regularnego wzorcowania z udokumentowaną niepewnością
- Przemysł spożywczy (HACCP, IFS, BRC) — audyty wymagają świadectw wzorcowania wag używanych w procesie
- Kontrola jakości — gdy decyzja o zgodności/niezgodności produktu opiera się na wyniku ważenia
- Spory prawne i handlowe — świadectwo wzorcowania stanowi dowód metrologiczny
Jak przebiega wzorcowanie wagi? 5 testów wg EURAMET cg-18
Procedura wzorcowania wagi nieautomatycznej jest opisana w EURAMET Calibration Guide No. 18 (wersja 4.0, 2015). To najczęściej stosowany przewodnik wzorcowania wag na świecie — przyjęty przez organizacje akredytacyjne i regionalne organizacje metrologiczne. Obejmuje 5 testów:
Wielokrotne ważenie tego samego obciążenia (min. 10 pomiarów) w tych samych warunkach. Wyznacza odchylenie standardowe — miarę rozrzutu wyników. Test wykonuje się przy ok. 50% i 100% nośności.
Porównanie wskazań wagi z wartościami odważników wzorcowych w co najmniej 5 punktach pomiarowych rozłożonych równomiernie w zakresie wagi. Wyznacza błąd (odchylenie od wartości nominalnej) w każdym punkcie.
Umieszczanie obciążenia w różnych punktach szalki (środek + 4 narożniki lub pozycje). Wykrywa, czy waga wskazuje różne wartości w zależności od położenia próbki. Norma EURAMET cg-18 v4.0 ulepszła obliczenia tego testu.
Wyznaczenie najmniejszej masy, którą waga może ważyć z akceptowalną niepewnością względną. Wg USP 41 (farmakopea USA): niepewność rozszerzona U nie może przekraczać 0,10% masy netto próbki. To kluczowy parametr w farmacji.
Porównanie wskazań przy narastającym i malejącym obciążeniu. Wykrywa, czy waga wskazuje inaczej „w górę” i „w dół”. Istotne przy wagach pracujących z często zmienianym obciążeniem.
Wszystkie 5 testów wykonuje się w warunkach środowiskowych zbliżonych do normalnych warunków użytkowania wagi — dlatego najlepiej wzorcować wagę w miejscu jej eksploatacji, a nie w laboratorium wzorcującym (o ile laboratorium oferuje wzorcowanie „on-site”). Więcej o wpływie warunków środowiskowych na pomiar: 8 przyczyn niestabilności wag analitycznych.
Czym jest niepewność pomiaru i jak ją czytać ze świadectwa?
Niepewność pomiaru to parametr liczbowy opisujący przedział, w którym z określonym prawdopodobieństwem znajduje się prawdziwa wartość mierzonej wielkości. Na świadectwie wzorcowania podaje się niepewność rozszerzoną U — obliczoną wg wzoru:
gdzie k = 2 (współczynnik rozszerzenia), uc = złożona niepewność standardowa, poziom ufności ≈ 95%
Budżet niepewności przy wzorcowaniu wagi uwzględnia następujące składniki (zgodnie z EA-4/02 M:2013):
| Składnik niepewności | Źródło | Typowy udział |
|---|---|---|
| Odważnik wzorcowy | Niepewność ze świadectwa wzorcowania odważnika | Dominujący przy małych obciążeniach |
| Powtarzalność wagi | Odchylenie standardowe z serii pomiarów | Dominujący przy dużych obciążeniach |
| Rozdzielczość (działka) | Kwantyzacja cyfrowa wyświetlacza | Istotny przy małych masach |
| Mimośrodkowość | Różnice wskazań wg pozycji na szalce | Zależy od wielkości próbki vs szalki |
| Temperatura | Współczynnik temperaturowy przetwornika | Istotny przy niestabilnych warunkach |
| Wypór powietrza | Gęstość powietrza (temp., ciśnienie, wilgotność) | Istotny przy dużych masach i różnych gęstościach |
Jak czytać niepewność ze świadectwa? Jeśli świadectwo podaje: „Wskazanie przy obciążeniu 100 g: +0,15 mg ± 0,08 mg (U, k=2)” — oznacza to, że waga wskazuje o 0,15 mg za dużo, a prawdziwy błąd z 95% prawdopodobieństwem mieści się w przedziale od +0,07 mg do +0,23 mg.
Co zawiera świadectwo wzorcowania wagi?
Świadectwo wzorcowania (calibration certificate) to formalny dokument wystawiony przez laboratorium wzorcujące. Wg wymagań PCA i ISO/IEC 17025:2018 musi zawierać:
- Identyfikację wagi — producent, model, numer seryjny, lokalizacja
- Datę wzorcowania i warunki środowiskowe (temperatura, wilgotność, ciśnienie)
- Metodę wzorcowania — odniesienie do procedury (np. EURAMET cg-18)
- Odważniki użyte do wzorcowania — klasa, numery identyfikacyjne, numer świadectwa wzorcowania odważników
- Wyniki pomiarów — błędy wskazań w punktach pomiarowych
- Niepewność rozszerzoną U z podaniem współczynnika rozszerzenia k i poziomu ufności
- Wynik testu powtarzalności — odchylenie standardowe
- Wynik testu mimośrodkowości — maksymalna różnica
- Obciążenie minimalne (minimum weight) — jeśli wymagane
- Podpis i akredytację — numer akredytacji PCA, symbol akredytacji
Wzór świadectwa wzorcowania opublikowany jest na stronie BIP PCA. Przykładowe świadectwa wzorcowania wag wydawane przez Okręgowe Urzędy Miar dostępne są na stronach OUM Warszawa.
Akredytowane czy nieakredytowane wzorcowanie — jaka różnica?
Akredytowane wzorcowanie oznacza, że laboratorium zostało ocenione i uznane przez Polskie Centrum Akredytacji (PCA) za kompetentne do wykonywania wzorcowania wg normy PN-EN ISO/IEC 17025:2018-02. Świadectwo z akredytacją nosi symbol PCA i jest uznawane międzynarodowo dzięki porozumieniom ILAC MRA i EA MLA.
| Cecha | Wzorcowanie akredytowane | Wzorcowanie nieakredytowane |
|---|---|---|
| Nadzór | PCA (coroczne audyty) | Brak nadzoru zewnętrznego |
| Norma | ISO/IEC 17025:2018 — obowiązkowa | Deklaracja producenta/serwisu |
| Spójność pomiarowa | Gwarantowana — powiązanie z SI udokumentowane | Deklarowana, ale nie audytowana |
| Niepewność pomiaru | Obliczona wg EA-4/02, zwalidowana przez PCA | Może być podana, ale nie zweryfikowana |
| Uznanie międzynarodowe | TAK — porozumienia ILAC MRA / EA MLA | NIE |
| Akceptacja w audytach | Akceptowane w GMP, ISO 9001, IATF, IFS, BRC | Może być kwestionowane przez audytora |
| Koszt | Wyższy (400–1000 zł/wagę) | Niższy (200–500 zł/wagę) |
Kiedy potrzebujesz akredytowanego wzorcowania? Zawsze, gdy Twoje laboratorium jest akredytowane wg ISO/IEC 17025, certyfikowane wg ISO 9001 z wymaganiem spójności pomiarowej, podlega audytom GMP/GLP, lub gdy wyniki ważenia mają znaczenie prawne. Bazę akredytowanych laboratoriów wzorcujących w Polsce znajdziesz na portalu PCA.
Jak często wzorcować wagę laboratoryjną?
Nie istnieje jeden prawnie narzucony interwał wzorcowania wag. W odróżnieniu od legalizacji (25 miesięcy), częstotliwość wzorcowania ustala użytkownik na podstawie analizy ryzyka. Wytyczne OIML D10 i ILAC P14 zalecają podejście oparte na historii pomiarów i krytyczności zastosowania:
| Zastosowanie | Zalecany interwał wzorcowania | Uzasadnienie |
|---|---|---|
| Farmacja / GMP | Co 6 miesięcy | Regulacje, audyty, bezpieczeństwo pacjentów |
| Laboratorium akredytowane | Co 12 miesięcy | Wymaganie ISO/IEC 17025 |
| Kontrola jakości / QC | Co 12 miesięcy | ISO 9001, IATF 16949 |
| Produkcja (ISO 9001) | Co 12–24 miesiące | W zależności od krytyczności pomiaru |
| Laboratorium badawcze | Co 12 miesięcy | Wiarygodność wyników badań |
| Edukacja / szkolenia | Co 24 miesiące | Mniejsze wymagania dokładnościowe |
Wskazówka praktyczna: jeśli między kolejnymi wzorcowaniami wyniki testów kontrolnych (codziennych sprawdzeń odważnikiem) wykazują dryft lub przekroczenie tolerancji — skróć interwał. Jeśli przez 3 lata wyniki wzorcowania są stabilne — możesz rozważyć wydłużenie interwału (po udokumentowaniu analizy).
Wzorcowanie a adiustacja — dlaczego to nie to samo?
Wzorcowanie (kalibracja) i adiustacja (justowanie) to dwie fundamentalnie różne procedury metrologiczne, choć branża ważenia uporczywie je myli. Oto kluczowa różnica w jednym zdaniu: wzorcowanie mówi Ci, jak bardzo waga się myli — adiustacja koryguje te błędy.
Porównanie wskazań z wzorcami. NIE zmienia ustawień wagi. Wynik: świadectwo z błędami i niepewnością. Wykonuje: laboratorium wzorcujące.
Regulacja wagi odważnikiem. ZMIENIA ustawienia wagi. Wynik: poprawne wskazania. Wykonuje: operator lub waga automatycznie (AutoCal).
Prawidłowa kolejność: najpierw adiustacja (skoryguj wskazania), potem wzorcowanie (udokumentuj dokładność). Nigdy odwrotnie — bo wzorcowanie wagi z błędnymi wskazaniami jest bezcelowe (chyba że chcesz udokumentować właśnie te błędy). Szczegóły procedury adiustacji: Adiustacja wagi — jak ją wykonać.
Najczęściej zadawane pytania o wzorcowanie wagi
Ile kosztuje wzorcowanie wagi analitycznej?
Wzorcowanie akredytowane wagi analitycznej kosztuje od 400 do 1000 zł, w zależności od zakresu testów, liczby punktów pomiarowych i tego, czy wykonywane jest w siedzibie klienta (on-site) czy w laboratorium. Wzorcowanie nieakredytowane jest tańsze (200–500 zł), ale może być kwestionowane podczas audytów.
Czy mogę sam wzorcować wagę w swoim laboratorium?
Technicznie tak — jeśli masz kompetentny personel, odważniki wzorcowe z aktualnymi świadectwami i udokumentowaną procedurę. Jednak wynik takiego wzorcowania nie będzie miał akredytacji PCA. Do celów wewnętrznych (testy kontrolne, sprawdzenia pośrednie) jest to w pełni akceptowalne. Do celów formalnych (audyty, certyfikacja) potrzebujesz laboratorium akredytowanego.
Czym różni się wzorcowanie od legalizacji wagi?
Wzorcowanie to procedura dobrowolna, wykonywana przez laboratorium wzorcujące, której wynikiem jest świadectwo z niepewnością pomiaru. Legalizacja to procedura obowiązkowa (dla wag w handlu), wykonywana przez GUM lub Okręgowy Urząd Miar, której wynikiem jest cecha legalizacyjna. Legalizacja potwierdza zgodność z wymaganiami prawnymi, wzorcowanie — z wymaganiami metrologicznymi.
Gdzie znaleźć akredytowane laboratorium wzorcujące wagi w Polsce?
Na stronie PCA — akredytowane laboratoria wzorcujące. Wyszukaj laboratorium z zakresem akredytacji obejmującym „masa” lub „wagi nieautomatyczne”. Okręgowe Urzędy Miar (np. OUM Gdańsk, OUM Warszawa) oferują zarówno wzorcowanie akredytowane, jak i legalizację.
Czy AutoCal zastępuje wzorcowanie przez laboratorium?
Nie. AutoCal to automatyczna adiustacja (nie wzorcowanie) — koryguje wskazania wagi, ale nie dostarcza formalnego świadectwa wzorcowania z niepewnością pomiaru. AutoCal utrzymuje dokładność wagi na co dzień, ale wzorcowanie akredytowane jest nadal wymagane do celów formalnych. Więcej: Adiustacja wagi — dlaczego wszyscy mylą ją z kalibracją.
Jakie odważniki są potrzebne do wzorcowania wagi analitycznej?

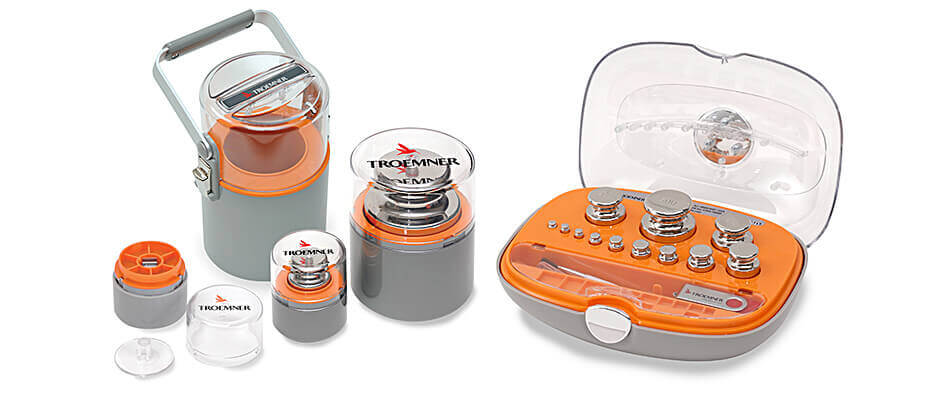

Laboratorium wzorcujące używa odważników wzorcowych klasy E1 lub E2 wg OIML R111 — z aktualnym świadectwem wzorcowania wydanym przez laboratorium wyższego rzędu (np. GUM lub NMI). Dla wag analitycznych (d = 0,1 mg) minimalna klasa odważnika to E2. Do wag precyzyjnych wystarczy klasa F1.
Czy wzorcowanie wagi jest obowiązkowe?
Prawnie — nie. W odróżnieniu od legalizacji, wzorcowanie jest procedurą dobrowolną. Jednak praktycznie jest wymagane przez systemy zarządzania jakością (ISO 9001, ISO/IEC 17025, GMP, GLP, HACCP, IFS, BRC). Brak aktualnego świadectwa wzorcowania to częsty powód niezgodności na audytach.
